انتخاب صحیح و اصولی سیستم های سرمایشی و تهویه مطبوع تاثیر بسیار مهمی بر سلامت جسمی و روحی افراد ساکن در ساختمان دارد. مهم نیست که این فضا مسکونی باشد یا اداری و تجاری و یا حتی اگر در محیط های صنعتی مشغول بکار هستید، تنفس هوای پاکیزه با دما و رطوبت کافی از عناصر مهم سلامتی ما انسا ن ها است. به گزارش شرکت مهندسی تهویه نگار، چیلر یکی از مناسب ترین و اصولی ترین سیستم های برودتی محسوب می شود. این شرکت در کارنامه کاری خود علاوه بر طراحی و تولید این دستگاه برای شرکت های بزرگ داخلی نظیر کاله، ایران خودرو، و ... برخی از محصولات خود را به کشورهای همسایه ایران نظیر افغانستان، جمهوری آذربایجان و عراق صادر کرده است. این کمپانی به لطف حضور مهندسانی مجرب و تحصیل کرده در رشته های مهندسی مکانیک، تأسیسات حرارتی و برودتی و نیز تبدیل انرژی، شرایطی را برای کارفرمایان محترم فراهم آورده تا بهترین و مناسب ترین انتخاب را برای پروژۀ خود داشته باشند.

چیلر چیست؟

چیلر (chiller) از جمله سیسم های سرمایشی است که از طریق سرد نمودن جریان آب و انتقال آن به وسیله پمپ به یونیت های فضای داخل ساختمان، سبب کاهش دمای محیط می شود. از این آب سرد می توان به کمک فن کویل ها و یا هواسازها، فضای داخلی هر ساختمانی را خنک کرد و یا از آن در ماشین آلات صنعتی و انواع فرایندهای تولید که به خنک کاری نیاز دارند، استفاده نمود.

چیلر به بیان ساده یک سرد کن محسوب می شود که بر اساس سیکل تبرید تراکمی یا جذبی کار می کند و دمای آب را کاهش می دهد

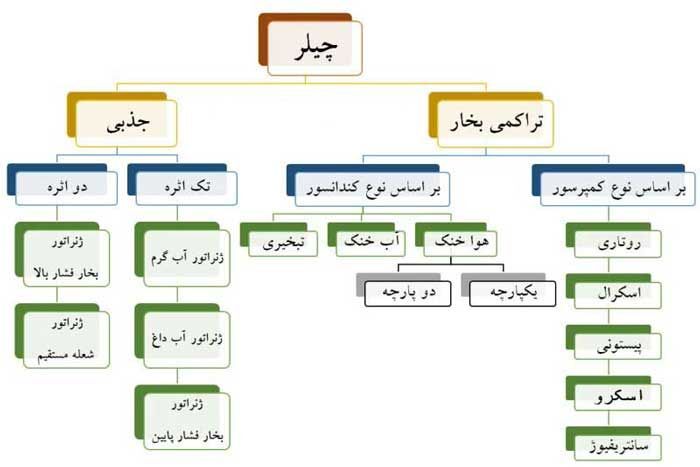

انواع چیلر

چیلرها دو دسته اند. تراکمی و جذبی که هریک انواع مختلفی دارند. چیلر هوا خنک نوعی چیلر تراکمی است که از هوای محیط برای بخشی از مکانیزم کاری خود (تقطیر بخار مبرد) استفاده می کند. بهمین دلیل چیلرهای هوا خنک حتماً بایستی در محیط آزاد نصب شوند.

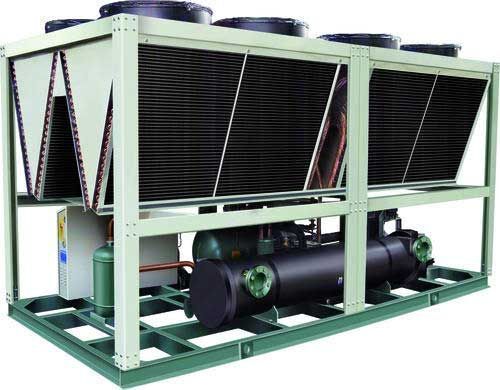

چیلر تراکمی هوا خنک (هوایی)

چیلر تراکمی هوا خنک با استفاده از جریان هوای محیط قابلیت کاهش دمای آب را دارند و به همین دلیل مصرف آب ندارند، در نتیجه این محصول برای مناطقی که محدودیت منابع آبی دارند همچون ایران، بسیار گزینه برای تجهیزات برودتی است. همچنین از لحاظ راندمان و کارایی نیز جزو برترین سیستم های تهویه مطبوع و برودتی محسوب می شود.

مزایای چیلر هوا خنک

در سال های اخیر، چیلر هوا خنک به سه دلیل عمده به پر کاربردترین نوع چیلر تبدیل شده اند:

بهره برداری آسان: نبود برج خنک کننده، سیستم سختی گیر آب، لوله کشی سبک تر، تجهیزات جانبی کمتر و هزینه های سرویس و نگهداری پایین تر، بهره برداری از چیلرهای هوا خنک را در مقایسه با سایر چیلرها (چیلرهای تراکمی آب خنک و چیلرهای جذبی) بمراتب آسان تر کرده است.
عدم نیاز به مصرف آب: در سال های اخیر، کمبود منابع آبی در ایران که اساساً کشور کم آبی بشمار می رود، نگرانی هایی را به لحاظ تأمین مصرف در سال های آینده ایجاد کرده است؛ از این رو استفاده از چیلرهای هوا خنک به جای چیلرهای تراکمی آب خنک و بخصوص بجای چیلرهای جذبی می تواند گام مثبتی در کنترل مصرف آب باشد.
امکان استفاده در تمامی شرایط اقلیمی: یکی از عوامل مؤثر در گسترش یافتن کاربرد چیلرهای هوا خنک، قابلیت کارکرد آن ها در تمامی شرایط اقلیمی است. چنانکه می توان از این نوع چیلرهای تراکمی براحتی در مناطق گرم و خشک و حتی گرم و مرطوب استفاده کرد.

کاربرد چیلرهای هوا خنک (هوایی)

اساساً کاربرد چیلرهای هوا خنک را باید در دو حوزۀ بررسی نمود :

کاربرد چیلر هوایی در تهویه مطبوع
چیلر هوا خنک در برودت صنعتی

در کاربردهای تهویه مطبوع مثل ساختمان های مسکونی، اداری، تجاری و حتی سالن های تولید، آب سردِ تولیدشده در چیلر با دمای 7 درجۀ سانتی گراد به سمت فن کویل ها و یا کویل سرمایشی در هواسازها فرستاده می شود تا فضای مورد نظر را خنک کنند. با جذب گرمای ساختمان، آب گرم شده و مجدداً برای سرد شدن به چیلر باز می گردد. باید توجه داشت که در این فرایند، آب در یک سیکل بسته حرکت می کند. بنابراین چیلر هوا خنک هیچ گونه مصرف آبی ندارد.

در برودت صنعتی، آب سردِ چیلر، جهت خنک کاری مکانیزم ها و ماشین آلات خطوط تولید، در گسترۀ وسیعی از صنایع مختلف استفاده می شود. نمونه ای از این صنایع عبارتند از: پلاستیک، تزریق و ریختهگری، فلزکاری، جوشکاری، ماشین ابزار، پتروشیمی، داروسازی، بهداشت و درمان، تولید و نگهداری مواد غذایی، پرورش ماهی، کاغذ و سیمان، راهسازی و ... در صنعت می توان از چیلرهای هوا خنک برای تولید آب سرد تا دمای 10- درجۀ سانتی گراد استفاده کرد که مستلزم طراحی های ویژه ای خواهد بود.

در ساخت چیلر هوا خنک از قطعات و تجهیزات مختلفی استفاده می شود. اما، اصلی ترین اجزای آن عبارتند از کمپرسور، کندانسور (شامل کویل و فن های محوری)، شیر انبساط، اواپراتور و تابلو برق. عمدۀ قطعات و تجهیزاتی که در تولید چیلر هوا خنک استفاده می شوند وارداتی هستند. برندهای معتبر و شناخته شده ای از جمله: BITZER، HANBELL، COPELAND، DANFOSS، EBM، ZIEHL-ABEGG، CAREL، SCHNEIDER، CASTEL، GMC و ... که در ساخت دستگاه های تراز اول بکار گرفته می شوند.

ظرفیت برودتی بسیاری از سیستم های سرمایشی از جمله چیلرها بر حسب تن تبرید اعلام می شود. هر تن تبرید (TR) معادلِ میزان گرمایی است که یک تن یخ با دمای صفر درجۀ سانتی گراد در طول مدت 24 ساعت جذب کرده و کاملاً به آب صفر درجۀ سانتی گراد تبدیل می شود. یک تن تبرید برابر است با سه و نیم کیلو وات ( 3.517kW) و 12000 بی تی یو بر ساعت ( 12000Btu/hr)

مینی چیلر چیست؟

رِنج ظرفیت برودتی چیلرهای هوا خنک از 3 تا 600 تن تبرید می باشد. البته چیلرهای هوا خنک با ظرفیت کمتر از 10 تن تبرید را مینی چیلر می نامند.

در پروژه های تهویه مطبوع، معمولاً بکارگیری مینی چیلر برای ساختمان های مسکونی (بخصوص با تعداد واحدهای پایین) مرسوم است. هرچند که در ساختمان های اداری و تجاری نیز امکان استفاده از مینی چیلر وجود دارد. مینی چیلرها ساختاری مشابه چیلرهای معمولی دارند اما فقط دارای ابعاد و ظرفیت کم تری هستند و معمولا در تراس یا بلکن واحدهای مسکونی یا تداری نصب می شوند. در صورتی که تراس برخی واحدها کوچک باشد می توان مینی چیلر را به پشت بام منتقل کرد که بهتر است با متخصصین مشورت کنید

معمولاً در ساختمان های مسکونی که بیشتر از 10 واحد هستند توصیه می شود که از چیلر هوا خنک به صورت مرکزی استفاده شود؛ چون هم هزینۀ خرید بمراتب کمتر می شود و هم اینکه هزینۀ مصرف برق پایین تر خواهد بود. ضمن آنکه فضای مورد نیاز برای نصب یک چیلر مرکزی، خیلی کمتر از فضایی است که برای نصب تعداد زیادی مینی چیلر نیاز می باشد.

تقریباً می توان گفت، چیلر هوا خنک به ازای هر 5 تا 10 تن تبرید واقعی، یک متر مربع از مساحت پروژه را اشغال می کند. یعنی هرچه ظرفیت چیلر بیشتر باشد، بازۀ ذکر شده به سمت عدد 10 میل می کند و چیلر به ازای ظرفیتی که تولید می کند فضای کمتری را اشغال می کند. اما، دو نکته را می بایست در نظر داشت:

1- چیلر هوا خنک از هر طرف به فضایی حدود 1 تا 5/1 متر بعنوان محدودۀ سرویس و البته جهت ورود هوای کافی به کندانسور نیاز دارد. ضمن آنکه نباید هرگز هیچ گونه مانعی مثل سایه بان در بالای چیلر هوا خنک قرار داده شود.

2- چیلرهای هوا خنکی که کویل کندانسور آنها میکرو چنل (Micro-Channel) است فضای کمتری در مقایسه با چیلرهایی با کویل کندانسور Fin & Tube اشغال می کنند.

عمر مفید چیلر هوایی

عمر مفید چیلرهای هوا خنک به پارامترهای مختلفی از جمله: نوع کاربری چیلر، شرایط اقلیمی محل پروژه، کیفیت طراحی و ساخت و همین طور نوع کمپرسور بستگی دارد. ولی در مجموع شاید بتوان گفت طول عمر آنها حدوداً بین 20 تا 25 سال می باشد. البته بهتر است بازدید فنی از دستگاه و بررسی صحت عملکرد آن توسط شرکت های معتبر چک شود.

قیمت، هزینه مصرف برق، گارانتی و خدمات پس از فروش چیلر

قیمت چیلرهای هوا خنک، حتی در ظرفیت های مشابه می تواند متفاوت باشد؛ چراکه آیتم هایی از جمله نوع کمپرسور، نوع مبرد، شرایط کاری دستگاه و نیز شرایط اقلیمی محل پروژه در برآورد فنی و مالی چیلر کاملاً مؤثر خواهند بود.

علاوه بر هزینۀ خرید، می بایست هزینه های مصرف انرژی و همین طور هزینه های سرویس و نگهداری را نیز در نظر گرفت.

تقریباً می توان گفت در شرایط نرمال، چیلر هوا خنک به ازای هر تن تبرید 1kW مصرف برق دارد. اما، میزان بار برودتی ساختمان در تمام طول روز یکسان نیست؛ در نتیجه می توان بوسیلۀ سیستم های کنترلی هوشمند، مصرف برق دستگاه را متناسب با بار برودتیِ موجود کنترل کرد. بعلاوه، امروزه خصوصاً در پروژه های بزرگ به کمک سیستم ذخیره سازی یخ یا همان آیس بانک می توان هزینه های کارفرما برای خرید برق مورد نیازِ پروژه و هزینه های بهره بردار برای مصرف برق را به میزان قابل توجهی کاهش داد.

هزینه سرویس و نگهداری چیلر هوا خنک

چیلر هوا خنک عملاً هزینۀ چندانی برای سرویس و نگهداری بهمراه نخواهد داشت. به طوری که حدوداً سالی یکبار نیاز به تعویض فیلتر داشته و به جز موارد تعمیراتی که شاید هرگز اتفاق نیفتند، هزینه های دیگری ندارد.

گارانتی ارائه شده برای چیلرهای هوا خنکِ عرضه شده توسط این شرکت، دو ساله بوده و شامل تمامی تجهیزات و متعلقات دستگاه می شود.

خدمات پس از فروش نیز به مدت 10 سال بوده که پس از اعلام کتبی درخواست از سوی کارفرما در اولین فرصت، ارائه می گردد.

جهت کسب اطلاعات بیشتر و نیز دریافت مشخصات فنی کامل و استعلام قیمت، با گروه صنعتی تهویه نگار تماس حاصل فرمائید. شایان ذکر است؛ فروش تمامی محصولات این مجموعه در سراسر کشور با مشاوره رایگان امکان پذیر خواهد بود.
